Маркер электромагнитный пассивный для подземных газопроводов

Специализированный пассивный маркер предназначен для точного и надежного обозначения трасс, мест врезок, поворотов и других ключевых точек подземных газопроводов. Обеспечивает быстрое и безопасное обнаружение инженерных коммуникаций без проведения земляных работ.

Принцип действия:

Маркер представляет собой пассивное устройство, не требующее источника питания. При облучении электромагнитным сигналом от маркероискателя он входит в резонанс и генерирует ответный сигнал, который четко фиксируется приемником.

Преимущества маркера:

• Безопасность и простота поиска. Обнаружение маркера производится с поверхности грунта с помощью специального маркероискателя. Процесс не требует раскопок, что экономит время и ресурсы.
• Повышенная долговечность. Корпус маркера выполнен из материалов, устойчивых к коррозии, воздействию кислотной и щелочной среды почвы, что гарантирует долгий срок службы в агрессивном грунте.
• Полная электробезопасность. Маркер не требует подключения к источнику тока. При его установке и дальнейшем использовании не требуется никаких допусков по электробезопасности, что упрощает процедуру монтажа и соблюдение норм охраны труда.
• Надежность и автономность. Отсутствие батареек и электронных схем исключает риск отказа из-за разряда источника питания или повреждения электроники.
• Экономическая эффективность. Снижение затрат на поиск и идентификацию трубопровода, предотвращение повреждений при земляных работах.

Область применения:

• Маркировка трасс подземных газопроводов.
• Обозначение мест расположения запорной арматуры, тройников, поворотов и переходов.
• Использование в качестве реперов для проведения регулярного мониторинга и плановых обследований.

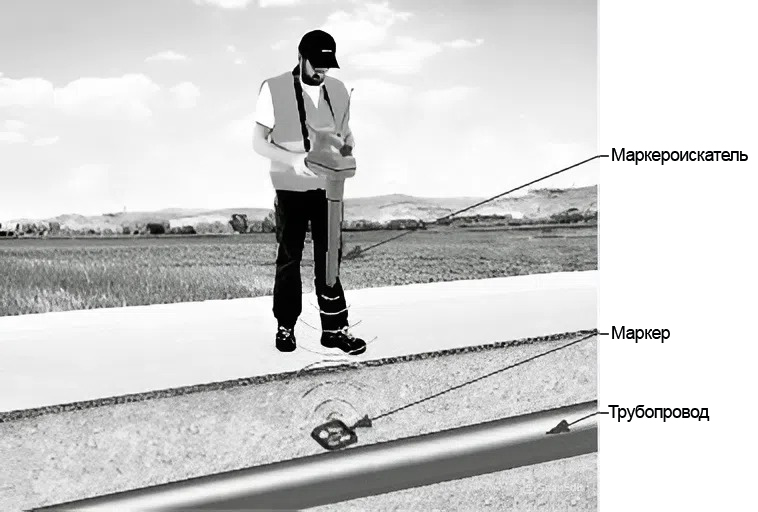

Для обнаружения маркера наведите маркероискатель на зону его предполагаемого расположения и проведите сканирование. Прибор подаст четкий звуковой и/или световой сигнал.

Сделайте эксплуатацию ваших подземных коммуникаций безопасной, предсказуемой и экономичной!

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

ВВЕДЕНИЕ

Настоящее руководство по эксплуатации Маркера предназначено для ознакомления пользователя с Маркером электромагнитным пассивным (далее по тексту – Маркер), который применяется для обозначения мест прокладки подземных коммуникаций (газопроводов).

1. НАЗНАЧЕНИЕ

1.1. Маркер предназначен для маркировки подземных коммуникаций в толще грунта с целью их последующего поиска прибором маркероискателем, что позволяет сопоставить схему расположения найденных Маркеров с прокладкой подземных коммуникаций.

1.2.  Обозначение при заказе: Маркер ПРОТЭКТ-К3-А8300-1,5.

1.3. Маркер размещают в толще грунта на глубине 1,5 метра от поверхности в местах прохождения коммуникации согласно проектной документации.

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Замер электромагнитного отклика Маркера

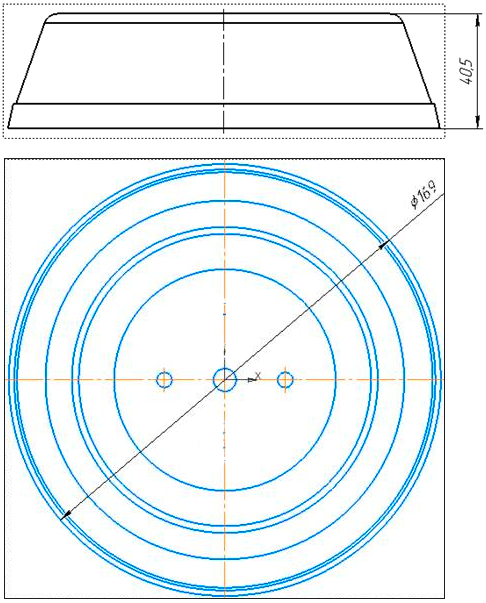

3. УСТРОЙСТВО, УСТАНОВКА И ЭКСПЛУАТАЦИЯ ИЗДЕЛИЯ

3.1. Маркер состоит из пассивной электромагнитной схемы, позволяющей формировать ответный электромагнитный сигнал на резонансной частоте, помещенной в корпус.

3.2. Маркер устанавливается на промежуточный слой грунта в горизонтальном положении в месте расположения трубопровода.

3.3. Обнаружение Маркера производится с помощью маркероискателя с поверхности грунта.

4. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

Маркер является пассивным электромагнитным устройством и не содержит опасность поражения электрическим током. Перед началом работы с Маркером следует ознакомиться с настоящим руководством.

Обслуживающий персонал должен быть аттестован по разделам «Охрана труда».

5. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

Изготовитель гарантирует безотказную работу Маркера в течение всего срока эксплуатации при правильном монтаже и сохранившейся конструкции корпуса.

В течение гарантийного срока изготовитель за свой счет устраняет дефекты в кратчайшие технически возможные сроки. Изготовитель может снять гарантию в случаях и иных форс-мажорных обстоятельствах (пожар, наводнение, иные стихийные бедствия, эпидемия, военные действия, карантин). О наличии на объекте условий для прекращения обязательств по гарантийному ремонту обслуживающая организация должна своевременно проинформировать организацию-поставщика оборудования и организацию, являющуюся фактическим владельцем оборудования.

Изготовитель оставляет за собой право на внесение изменений в конструкцию Маркера, не ухудшающих технические характеристики изделия.

6. СВЕДЕНИЯ ОБ УПАКОВКЕ, ТРАНСПОРТИРОВКЕ И ХРАНЕНИИ

Маркера совместно с настоящим руководством по эксплуатации упаковываются в короба.

Транспортирование упакованных устройств производится в крытых наземных транспортных средствах, предохраняющих их от непосредственного воздействия осадков, а также в герметизированных отсеках самолетов на любые расстояния. Размещение и крепление в транспортных средствах упакованных устройств должно исключать возможность ударов друг о друга, а также о стенки транспортных средств.

Устройство хранится в упаковке в хранилище при отсутствии в воздухе паров кислот, щелочей и других агрессивных примесей. При хранении следует обеспечить условия хранения: температура окружающей среды от +5 до +40°С, относительная влажность воздуха не более 80% при температуре 25°С.

Свидетельство о приемке

Маркер соответствует стандарту организации СТО 80696777.031-2025. Устройство признано годным для эксплуатации.

Продукция производится в соответствии с СТО завода-изготовителя, действующего на момент оформления заказа. Более точные характеристики продукции и способы использования необходимо уточнять у Поставщика дополнительно.

• Маркер пассивный
• Материал

  полиуретан, полипропилен
• Масса 1 шт

  0,3 кг
• Поисковая частота

  83 кГц
• Глубина поиска залегания маркера в горизонтальном положении, не более

  1,5 м
• Прочность корпуса, не менее

  420 Н
• Удельное объемной электрическое сопротивление корпуса, не менее

  5x10^13 Ом/м
• Температурный режим эксплуатации

  -20 - +35 °С
• Срок службы, не менее

  50 лет
